BWFG系列脈沖式氣體自動反吹過濾系統，主要用于分離高腐蝕性、極端溫度和高污染物濃度氣體介質中的固體顆粒，實現工藝要求過濾精度的顆粒過濾及粉塵收集。采用噴射脈沖氣流進行反吹自潔，反吹更徹底，保證系統長期在線運行。

原理描述

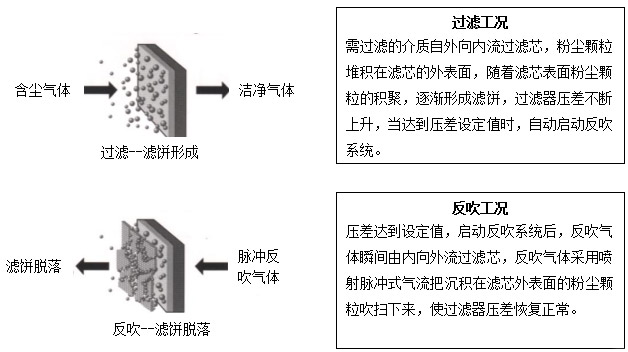

BWFG系列脈沖式氣體自動反吹過濾系統采用全自動控制系統，如右圖所示，氣體從含塵氣體入口進入過濾器，從外往內流經濾芯，氣體中的顆粒經過濾阻擋在濾芯的外表面，過濾后的氣體從濾芯上端口流入過濾器潔凈腔，經過潔凈氣體出口流出過濾器。隨著顆粒在濾芯外表面不斷堆積形成濾餅，壓差逐漸上升，當壓差達到設定值時，開始啟動反吹系統，產生脈沖反吹氣流，反吹氣體從內向外經過濾芯，把附著在濾芯外表面的濾餅吹掃下來，經過下面的粉塵排出口排出、收集。

BWFG系列脈沖式氣體自動反吹過濾系統內部濾芯排布成幾組，每一組由一個反吹閥控制，濾芯逐組進行反吹自潔，一組反吹時保證其它各組不間斷過濾。

金屬材質過濾元件

n 金屬材質過濾元件，主要分為：

     ---- 金屬粉末燒結材料濾芯

     ---- 金屬燒結氈材料濾芯

n 特性：

2  有很好的滲透性，適合從高溫氣體中分離固體顆粒

2  屬于表面過濾，反吹更徹底

2  對氣流壓降要求較低時，一般采用金屬燒結氈濾芯

2  粉末燒結濾芯有較強的結構強度

非金屬材質過濾元件

非金屬材料過濾元件，主要是指非金屬濾袋，按濾袋材質分為：

     ---- 聚丙烯纖維濾袋

     ---- 滌綸纖維濾袋

     ---- 玻璃纖維濾袋

     ---- 芳綸纖維濾袋等

n 特性：

2  價格經濟

2  具有很好的滲透性

2  適合操作溫度不高，且操作壓降較低的工況

 可做表面涂層處理，可提高反吹效率

產品特點

n 采用特殊的入口結構設計，氣體流入方向與粉塵下落方向相同，可避免粉塵隨氣流二次帶入

n 根據濾芯數量采用不同的分區設計，盡量減少反吹時氣體流量的波動

n 每根濾芯對應一個反吹管，保證反吹氣體均勻分布到每根濾芯上，反吹更徹底

n 保證濾芯與管板連接的可靠性，并可對單個濾芯拆換

n 處理溫度較高的氣體時反吹閥不直接連接到過濾器，使反吹閥的溫度受工藝氣體影響較少，可大大延長反吹閥的使用壽命

n 反吹再生模式可采用壓差、時間間隔及手動控制（壓差優先）

性能保證：

n 0.3μm以上的顆粒分離效率>99%

n 清潔壓降<1KPa

應用領域

n 化工系統催化劑回收（如重整裝置、PDH裝置、S-ZORB裝置等）

n 聚甲醛、聚丙烯、聚乙烯等聚合裝置工藝氣體過濾

n 高含塵連續工作工藝氣體過濾

高溫氣體連續工作過濾
