GFS型過濾分離器是集過濾、聚結、分離于一體的高效處理單元，能有效去除氣體中攜帶的固體顆粒及液滴。

工作原理

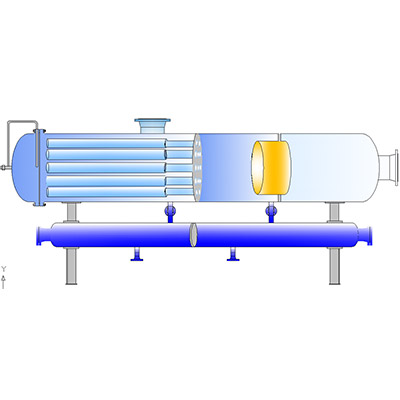

過濾分離器由過濾腔和分離腔兩部分結構組成。氣體從進口流入過濾分離器過濾腔，其流速降低，流動方向改變，氣流均勻地從外向內流過每個過濾元件，固體顆粒被過濾元件濾除，堆積在濾芯的外表面。同時，氣流中攜帶的小液滴聚結成大液滴，部分大液滴沉降到過濾腔底部，經降液管排到過濾分離器底部集液管中，其它液滴隨氣流進入下一級分離腔，當氣流通過分離元件時，液滴能夠被葉片分離元件分離或者粘附到金屬絲網上，液滴尺寸不斷增大、沉降，最終脫離氣流，匯集到分離腔底部，經降液管排到過濾分離器底部的集液管內。分離單元也可采用旋流分離器，攜帶液滴的氣流在旋流管內繞中芯旋管快速旋轉，氣流中的液滴被甩出氣流，流出旋流管，經降液管流到過濾分離器底部的集液管內。經過兩級分離后的潔凈氣體流入下游工藝。

    過濾元件根據過濾濾芯材質不同，分為：

  --- 玻璃纖維材質過濾濾芯

--- 聚丙烯材質過濾濾芯

--- 聚脂材質過濾濾芯

--- 尼龍材質過濾濾芯

--- 不銹鋼材質過濾濾芯

    每種材質的濾芯都可以根據工藝要求選擇不同的過濾精度。

    分離元件分為：

--- 葉片分離器

--- 金屬絲網捕霧器

--- 旋流分離器

性能保證

n 100%去除3μm以上的液體和固體顆粒，對于0.5μm到3μm的顆粒去除效率達到99%

n 清潔壓降<10KPa

應用領域

n 壓縮機站：保護壓縮機防止被未燃燒的液體和固體顆粒破壞

n 往復式壓縮機：從氣流中去除油滴

n 測量站和城市輸氣站：去除液烴、水、固體及管道脫落物

n 氣體貯藏：回收或防止液體和固體的注入

n 保護干燥劑床層

n 燃料管線：保護動力設備和發動機

n 混合器和吸收塔：減少泡沫，保持溶液的清潔，清理蒸汽站
