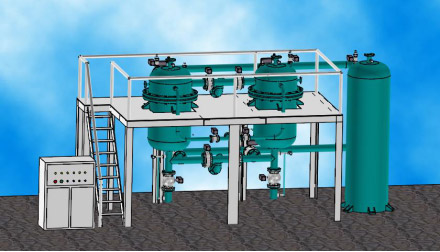

BWFL-II系列雙筒自動反沖洗過濾系統利用氣體輔助反沖洗，產生爆破流，使反洗更徹底，適用于高粘度介質不間斷過濾，實現不間斷操作連續過濾。

原理描述

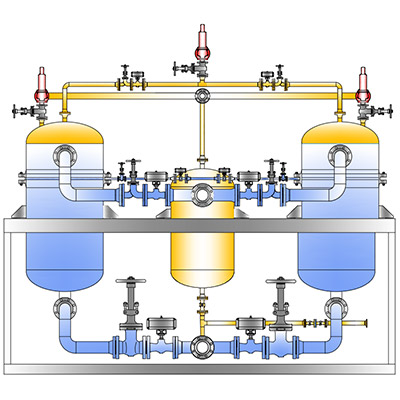

雙筒自動反沖洗過濾系統由兩套并聯安裝的過濾器及自動控制系統組成。該過濾系統設計用于連續過濾工況，系統在沒有關鍵性的報警時，總有一臺過濾器在線操作，而另一臺過濾器處于備用狀態或正處于反洗和清潔過程中，過濾系統可選擇帶有污油接收罐或由用戶解決污油排放問題。

正常工作時，一套過濾器（A罐）處于工作狀態，另一套過濾器（B罐）處于反洗或待用狀態。投用時先開啟（A罐）進料閥、排氣閥，A罐內液位達到高液位設定值時液位傳感器發出信號，PLC或DCS發出指令，打開出料閥同時關閉排氣閥，A過濾器進入過濾狀態。介質由外向內通過濾芯，各類雜質被阻擋在濾芯外表面，潔凈液體進入濾芯內部并逐步充滿凈液腔室，完成液體的過濾。

隨著濾芯外表面雜質增多，逐漸形成濾餅，濾芯的有效過濾面積減少，壓差逐漸升高，當壓差達到設定值時，A罐即將進入反沖洗狀態。B罐上的排氣閥和進料閥打開，介質進入B罐，當B罐內液位達到高液位設定值時液位傳感器發出信號，PLC或DCS發出指令，打開B罐出料閥同時關閉排氣閥，此時B罐過濾器進入過濾狀態。PLC或DCS發出指令關閉A罐進料閥、出料閥，隨后打開A罐反洗氮氣閥、管板上方的排液閥，氮氣進入A罐內，排凈A罐管板上方的液體并關閉此排液閥，持續加入氮氣，待A罐內壓力達到設定壓力后，瞬間開啟A罐排污閥，快速卸壓使膨脹的氣體形成爆破流，促使液體快速反向穿過濾芯過濾層，有效地把聚集在濾芯外表面上的各類雜質去除干凈，沖洗并卸下全部濾餅，污液經排污口排入污油系統。反洗完成后關閉A罐的排污閥、氮氣閥，打開A罐進口閥、排氣閥，介質充滿后關閉A罐進口閥、排氣閥，進入備用狀態，即完成A罐的反洗。對于膠質等粘性顆粒含量較多的工況，可增加浸泡工序，定期采用外來溶劑性介質浸泡后再進行反洗。

本設備在定期檢修時，可實現對整套系統不開蓋清洗再生，清洗時關閉進、出閥口、排污閥，排凈A、B罐中的介質，打開蒸汽閥，通入高溫蒸汽，對整套系統進行高溫沖洗，使難溶濾渣充分溶解并被排出，從而實現整套系統的再生。

產品特點

n 適用介質粘度范圍廣，處理高粘度介質，反洗時可增加浸泡工序。

n 采取氣體輔助反洗，反洗更徹底

n 兩臺過濾器并聯設置，可一開一備切換使用，也可同時投用順序反洗，可實現不間斷連續過濾。

性能保證

n 過濾精度：1μm…

n 清潔壓降：<0.02MPa

應用領域

n 石油化工液體工藝介質的連續過濾

n 焦化蠟油、焦化汽油、柴油等固含量較高的工藝介質的連續過濾

n 催化油漿過濾
