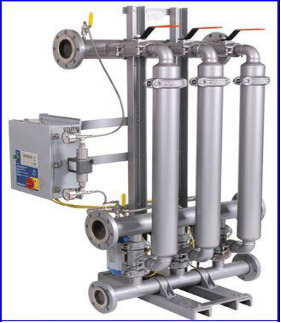

BWFL-III列管式自動反沖洗過濾系統由進口閥和出口閥連接到總管線上的一個或多個過濾回路組成，每個過濾回路被稱為“一列”，每列過濾器有數個過濾單元組成。過濾系統的總列數及每列過濾器的過濾單元的個數根據流量、流速、粘度、介質中的顆粒平均含量等工藝特性確定。

原理描述

n 過濾工況

正常工作時，來自進口總管的介質經過過濾器底部的進口管進入過濾器，然后由外向內通過濾芯，進入過濾器上部，并通過出口管流出過濾器，流入出口總管。介質中的雜質被有效攔截在濾芯的外表面，隨著濾芯表面的雜質的堆積，逐漸形成濾餅，濾芯的有效過濾面積減少，壓差逐漸升高，當壓差達到設定值時，PLC或DCS控制各閥門開啟、關閉進行反洗，反洗時只有一組過濾單元處于反洗狀態，而其它各組過濾單元仍處于在線過濾狀態。

n 反洗工況

根據過濾介質、工作工況的不同，反沖洗形式分為內反沖洗和外反沖洗兩種。

內反洗： 即采用自身介質進行反洗。主要適用于介質中膠質含量少、粘度小、工作壓力較大的工況。如圖所示過濾單元反洗時，此單元的介質進口閥關閉，排污閥打開，過濾后的介質在壓力推動下從內向外反向流過此單元濾芯，將濾芯外表面堆積的固體顆粒沖洗掉，經排污閥排入污油系統。

外反洗：即采用外來介質進行反洗。主要適用于介質中膠質含量較多，粘度高，出口壓力較小的工況。如圖所示過濾單元反洗時，此單元的介質進出口閥關閉，反洗介質進口閥和排污閥打開，反洗介質在壓力推動下從內向外反向流過此單元濾芯，將濾芯外表面堆積的固體顆粒沖洗掉，經排污閥排入污油系統。外反洗系統也可以增加浸泡工序，通過程序設定浸泡后反洗工況。

結構形式

n 針對膠質含量較多、粘度較高或操作壓力較小的工況可采用外來介質反洗

n 可采用排列布置或多通閥（如右圖所示）圓周排布

產品特點

n 逐個過濾單元反沖洗，實現連續操作

n 流量增加只需增加過濾單元數或列數，不需更換整套設備

n 外來介質反洗可增加浸泡工序

n 多通閥圓周排布結構可減少排污閥使用，降低因閥門故障造成的停車，可降低投入成本、減少占地

性能保證

n 過濾精度：10μm…

n 清潔壓降：<0.02MPa

應用領域

n
加氫、加裂裝置原料油的不間斷過濾

n 汽油、柴油、煤油、污水和一些溶劑性介質的連續過濾

n 含雜質較多的胺液過濾

n
連續操作的液體化工物料的過濾
