BWFL-C燭式自動反吹過濾器，是一種采用分組設置的液體自動反吹過濾器，可在線收集液體介質中的催化劑粉塵、重金屬顆粒等有價或高污染粉塵顆粒。如需實現液體介質的連續過濾，可采用兩臺燭式過濾器并聯切換操作。

原理描述

n 過濾工況

介質從原液入口進入過濾器，從外向內流經濾芯，過濾后的介質從濾液出口流出過濾器。被過濾下來的催化劑粉塵等顆粒污染物阻擋在濾芯外表面，逐漸形成濾餅，隨著濾餅的不斷堆積，差壓逐漸上升至差壓設定值，即完成介質的過濾工況。

n 反吹工況

關閉過濾器原液入口閥，打開吹掃氮?dú)忾y，通入吹掃氮?dú)鈱?duì)過濾器內部加壓，濾芯中心管底部開孔以上殘液通過濾芯過濾后排入濾液出口管，待氮?dú)馔ㄈ胍欢螘r(shí)間后，濾芯中心管底部開孔以上殘液排凈。然后打開原液出口閥，持續注入的氮?dú)鈱V芯中心管開孔以下部分殘液經原液出口壓出過濾器，同時吹干濾餅。待過濾器中所有殘液排凈后，關閉濾液出口閥、吹掃氮?dú)忾y，開啟反吹閥通入反吹氣體對濾芯進行反吹再生。

BWFL-C系列燭式自動反吹過濾器中濾芯分成一組或多組控制，每組濾芯由一個電磁閥控制，逐個開啟電磁閥反吹，將濾芯表面的濾餅吹掃脫落，堆積到過濾器底部的錐體內。待所有濾芯反吹完成后，開啟底部排渣閥，將濾渣排出過濾器。為了便于濾渣排出過濾器，底部錐體可增加振動錘協助排渣。

產品特點

n 采用高強度金屬粉末燒結濾芯，濾芯表面可采用鍍膜處理，便于反吹清洗

n 可承受更高壓差，可承載更厚濾餅的堆積

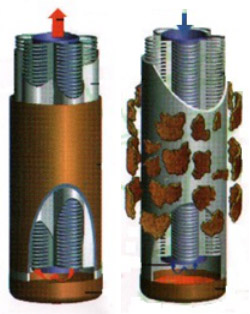

n 可采用袋式濾芯配合高強度多邊形支撐骨架（如右圖所示），可降低投入成本

n 濾芯支撐骨架采用多邊形編制，保證濾芯過濾過程中緊貼骨架形成濾餅，反吹時濾芯離開骨架，產生較大幅度抖動作用，使反吹更徹底

n 骨架中間設置中芯管，濾后介質從中芯管底部向上流入潔凈腔，反吹時氣體從中心管底部吹入可確保濾芯每個部位得到有效反吹，不留反吹再生死角

n 在過濾后期，如工藝不允許底部殘留介質返回入口管，可將底部的殘留介質返回過濾器頂部，并通過噴嘴均勻噴灑到每個過濾管上，同時持續往過濾器內通入氣體加壓，確保使殘留的液體全部經過濾芯過濾后從濾液出口流出

n 如工藝需要獲得干燥濾餅，則在過濾器內介質置換后反吹前，持續往過濾器內通入常溫空氣、熱空氣等干燥氣體穿過濾餅層，直至濾餅達到所需的干度，然后啟動反吹系統

n 排渣口可設置振動錘協助排渣

性能保證

n 過濾精度：0.5μm…

n 過濾效率：>99%

n 清潔壓降：<0.02MPa

應用領域

n PTA、PVC、聚氨酯裝置母液過濾

n 液體介質中貴金屬、催化劑等有價或高污染固體顆粒的回收

n MDEA溶液及其它溶劑液過濾

n 腈綸工業酸洗液過濾
