GTS系列高效過濾脫水裝置

一、概述

       油液在使用、運輸、儲存等過程中，不可避免地進入機械雜質和水分，如不有效凈化，勢必使系統造成損壞，給生產造成損失。目前，市場上的真空濾油機和離心式濾油機種類較多，但大多不能徹底解決系統的油液污染問題，對機組及設備的安全運行帶來隱患。

       為此，我公司采用目前國際上最先進的“聚結分離”技術,生產出方便、快捷、高效的GTS系列高效過濾脫水裝置，它集油液精密過濾和高效脫水于一體,能有效地清除油液中的機械雜質和乳化水、游離水，具有過濾精度高,脫水能力強等特點。

二、性能參數

工作壓力: 1.0MPa

額定流量: 25、40、100、 250、 400L/min

工作溫度: ≤80°C

工作介質: 汽輪機油、低粘度液壓、潤滑油和其它輕質油

濾后油液清潔度: NAS6級

處理后油液中游離水含量: 小于100ppm

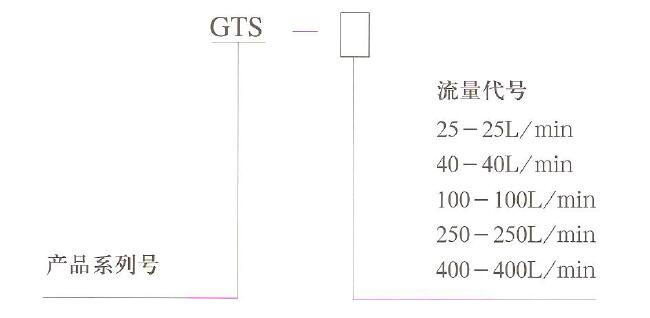

三、型號說明

四、主要構成

       GTS系列高效過濾脫水裝置凈化部分主要由泵前吸油粗過濾器、預過濾器.油水分離器、精過濾器四部分構成。功能如下：

       泵前粗過濾器：可保護油泵不被大的顆粒雜質損壞，有效降低裝置的故障率;

       預過濾器：內裝精度為15μm( β15≥200)的玻璃纖維濾芯，可有效攔截較大機械雜質，延長下游油水分離器及精過濾器的使用壽命，降低裝置的故障率;

       油水分離器：有效去除油液中的水分至含水量小于100ppm;

       精過濾器：內裝精度為3μm(β3≥200)的玻璃纖維濾芯,有效攔截油液中的微小機械雜質，保證裝置出口油液清潔度不低于NAS6級。

 五、性能特點

       1、多級精密過濾

       GTS系列高效過濾脫水裝置分為四級過濾：泵前粗過濾,預過濾器過濾,油水分離器過濾和精過濾器過濾，在保證精密過濾的同時合理匹配濾芯的過濾能力，盡可能地延長濾芯的使用壽命,有效地減少了濾芯更換次數，減輕了現場勞動強度，降低了運行費用。

       2、高效脫水

       GTS系列高效過濾脫水裝置采用目前國際上最先進的“聚結分離”脫水技術，采用專門的工業(yè)油用聚結濾芯和分離濾芯,脫水效率高,脫水能力強。最高可處理含水量達10%的輕質油，具有其它方法無法比擬的優(yōu)點。

六、高效過濾脫水裝置工作原理

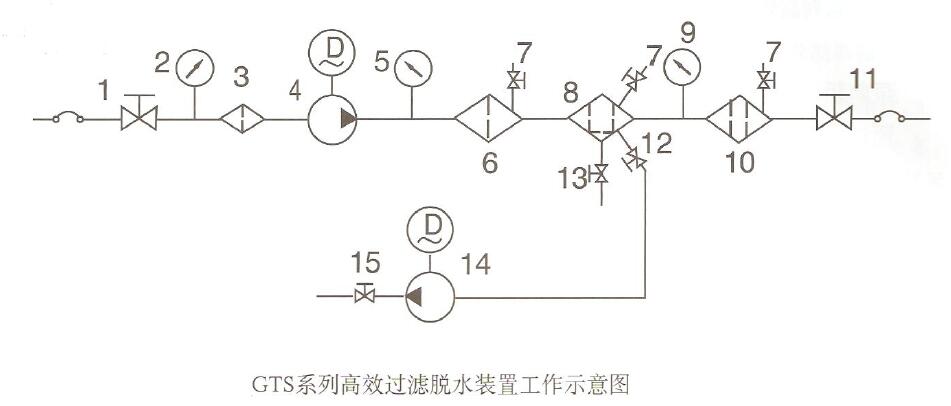

1、裝置進口球閥 2、真空表 3、吸油過濾器 4、主泵-電機 5、泵出口壓力表 6、預過濾器 7、排氣閥 8、油水分離器 9、油水分離器壓力表 10、精過濾器 11、裝置出口球閥  12、油水分離器排空口 13、油水分離器排水口  14、輔泵一電機 15、排空口球閥

       1、油液先經過吸油過濾器由主泵泵入預過濾器.吸油過濾器為粗過濾器，濾材為不銹鋼網，用以濾除油液中較粗的機械雜質，保護泵不受損壞。預過濾器精度為15um，內裝玻璃纖維濾芯，用以濾除油液中較大的機械雜質。

       2、油液通過預過濾器以后進入油水分離器。在油水分離器中，油液經過過濾、聚結、分離、沉降四個過程,實現濾除雜質,脫除水分，沉降在集水槽中的水由排水口排出。

       3、最后，油液通過精過濾器。精過濾器精度為3μm,內裝玻璃纖維濾芯，用以濾除油液中較小的機械雜質。

       在各級過濾器前后，設有取樣口和壓力表，可隨時監(jiān)控設備情況。

七、油水分離過程工作原理

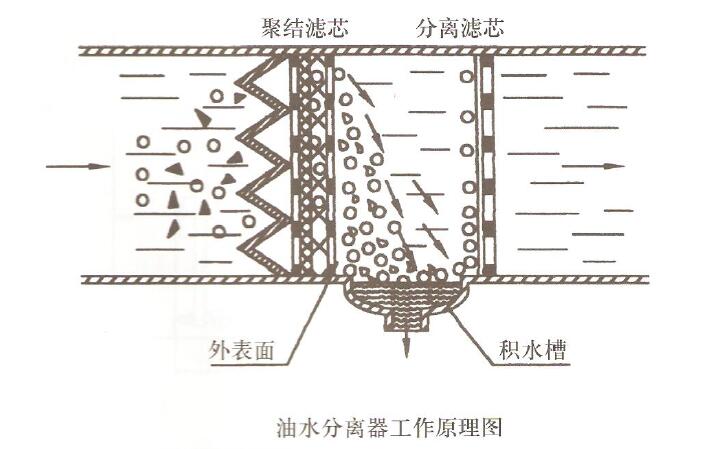

       油水分離器工作原理如圖所示。在油水分離器內裝有兩種不同的濾芯:聚結濾芯和分離濾芯。當油液流經油水分離器時，油液首先從內向外流經聚結濾芯。聚結濾芯由經過特殊處理的玻璃纖維及其它復合材料進行適當組合而成，具有良好的親水性。有濾除機械雜質、聚結水分的雙重功能。最內層的高精度濾材首先濾除油液中的機械雜質，外面的破乳聚結層將油液中的微小水珠聚結成大水珠。尺寸較大的水珠會依靠自身的重量沉降到積水槽。尺寸較小的水珠來不及沉降就會被油液挾帶著流向分離濾芯。

       分離濾芯由特殊的合成材料制成，具有良好的憎水性。當油液從外向內流經分離濾芯時，小水珠被有效攔截在濾芯外面，只讓油液通過,不讓水分通過,從而進一步分離水分。

       經過以上過程,最終油液清潔度可達NAS6級,游離水含量小于100ppm。

       另外,為保證GTS系列高效過濾脫水裝置在低溫時的脫水效果,可根據實際使用需要加裝加熱裝置。

八、外表簡圖及性能參數

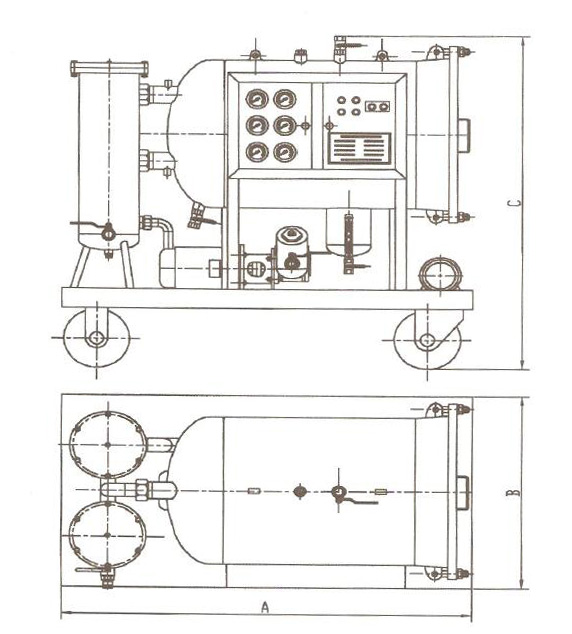

1、外表簡圖

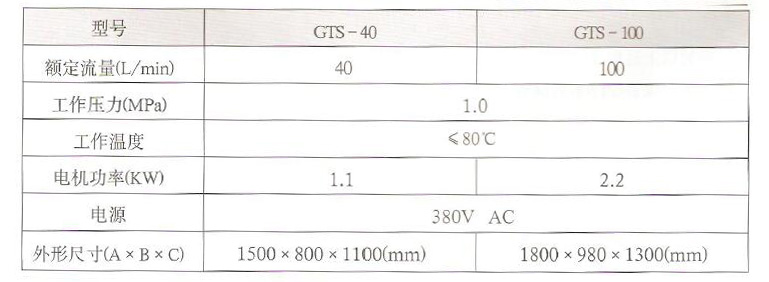

2、性能參數
