FP系列過濾沖洗裝置

一、概述

       統計表明液壓潤滑系統80%的故障是由于系統中油液污染造成的。在液壓潤滑系統中,油液污染物主要有三個來源:元件或系統本身存在的污染物,外界侵人的污染物，系統在運行過程中產生的污染物。其中,元件或系統本身存在的污染物系統運行初期將加速元件的早期磨損。因此，清除元件或系統本身存在的污染物,保持液壓潤滑系統清潔,是保證系統長期高效運行的重要舉措。

       為此，我公司研制出了專門清洗元件和系統污染物的FP系列過濾沖洗裝置，可對系統進行脈沖式高效快速?zèng)_洗，有效清除元件和系統中的污染物。同時該裝置還可以根據現場實際需要，單獨作為過濾設備使用。

二、型號說明

三、應用范圍

       工作介質: 低粘度液壓油、潤滑油

       脈沖頻率: 1次/分鐘~60次/分鐘

       粘度范圍: 10~ 100cst

       工作溫度:≤80°C

       過濾精度:≥3μm

四、應用場合

       1、液壓元件或系統生產廠，在產品出廠“之前對產品進行清洗,保證產品的清潔度;

       2、液壓潤滑系統用戶，在系統安裝調試與啟動前的沖洗,保證系統啟動時的清潔度;

       3、液壓潤滑系統用戶在系統檢修時,對系統進行沖洗,保證系統檢修后的清潔度。

五、工作原理

       1、裝置構成

       FP系列過濾沖洗裝置主要由電機、液壓泵、溢流閥、預過濾器、精過濾器、截止閥、油箱等部件構成,其中,預過濾器精度為15μm(β15≥200),內裝玻璃纖維濾芯,用以濾除油液中較大的機械雜質,精過濾器精度為3μm(β3≥200),有效攔截油液中的微小機械雜質，保證裝置出口油液清潔度不低于NAS6級。

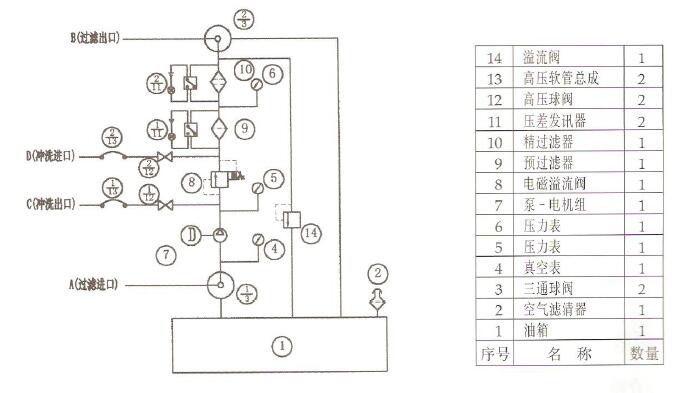

       2、工作原理圖

       給被沖洗元件或系統--脈沖流量,通過變流量變壓力,用潔凈油液有效沖洗掉管壁、油箱、液壓閥等處、尤其是死角處的污染物，徹底潔凈被沖洗元件或系統。

       3、高效過濾

       FP系列過濾沖洗裝置包含兩級過濾:預過濾和精過濾。過濾器內的濾芯采用高精度、高納污量、深層過濾的玻璃纖維材料折疊而成,具有過濾精度高,納污容量大等特點，在保證裝置沖洗效果的同時，有效延長了裝置的使用壽命。

       4、功能多樣

       FP系列過濾沖洗裝置不但具有過濾沖洗功能,通過切換,還可以進行旁路過濾，或作為加油裝置使用。(詳 見說明書)

六、技術參數及外形圖

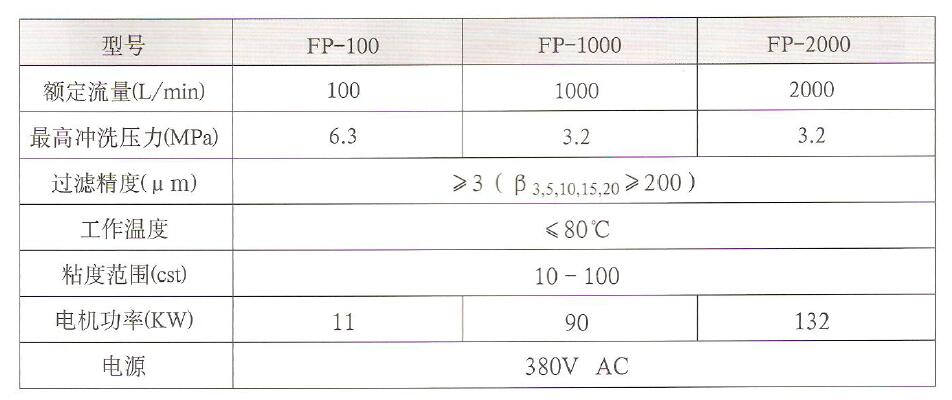

       1、性能參數

2、FP-100外形簡圖

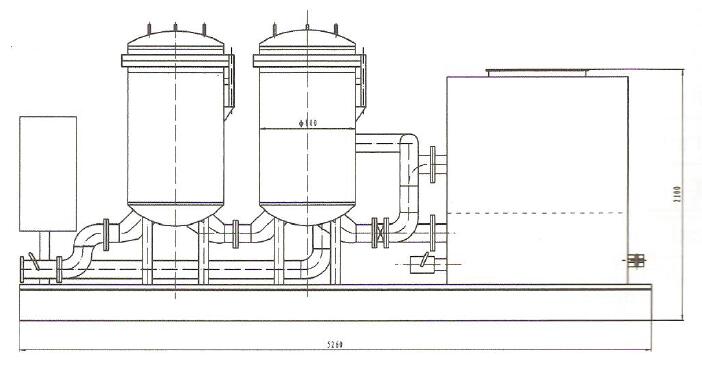

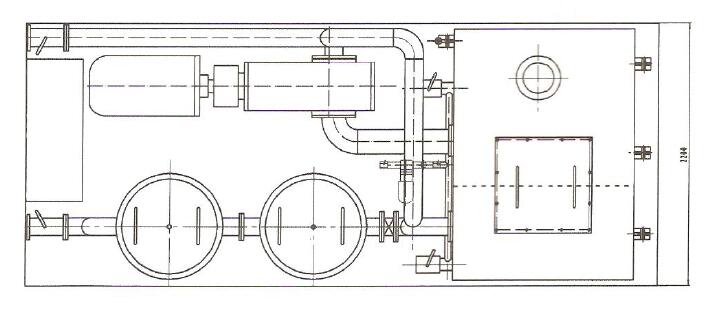

3、FP-2000外形簡圖
